サンティアゴに拠点を置く3Dレーザースキャン会社は、LOD 350で工業プロジェクトのポイントクラウドデータをRevitモデルに向上させました。
クライアントについて:
サンティアゴに本社を置くクライアントは、建築および鉱業業界向けに精密なソリューションを提供しています。25年以上の経験を有するクライアントは、3Dレーザースキャニング、BIM、空中写真測量、および3Dアニメーションなどのサービスを提供することで、さまざまな産業の高い基準を満たすことに焦点を当てています。
要約:

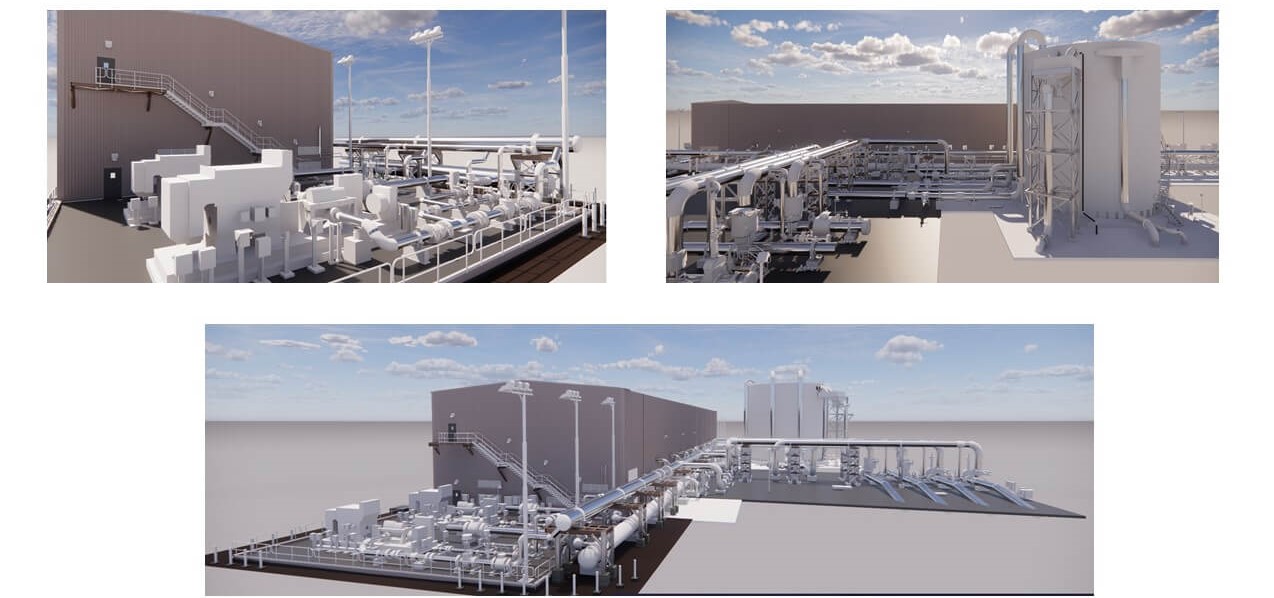

目標は、受信したポイントクラウドデータに対してLOD 350 Revitモデルを提供することでした。私たちは約6130平方メートルの工業プロジェクトのスキャンデータを受け取り、そのデータに対してLOD 350 Revitモデルが必要でした。プロジェクトはいくつかのパートに分かれ、私たちは決定された流れに従って段階的に納品しました。最初のプロジェクトは巨大なデータの一部であり、私たちはスキャンデータの小さな部分に取り組み、それをクライアントに納品しました。
課題:
- このプロジェクトの主な課題は、データの複雑さでした。これは相互に重なる多くの詳細を含む工業プロジェクトでした。
- データの品質は良好でしたが、複雑さが高かったため、焦点はデータを入念にクリーニングし、すべての細かい詳細を確認してモデルを作成するためのデータセグメントを特定することでした。
- 重なり合う要素を整理し、それらを指定するのに少し時間がかかりました。
- クライアントから受け取ったデータは異なる言語で提供されていたため、それを正確に翻訳し、正しく理解して作業を開始するのが難しかったです。
- ステッチングの際にスキャンデータがいくつかの領域を異なる角度で重ねることがあり、これに対処するためにはモデリングの際に専門家の注意が必要でした。
解決策:
- 我々は、ウォークスルーの実際の画像を参照して、3Dモデルに変換する前に要素を特定し、確認しました。
- 実際の画像と比較して部品を識別することで、正確なLOD 350 Revitモデルを作成するのに役立ちました。
- 我々の専門知識と経験は、ポイントクラウドデータ内の要素を正確に識別し、それらをナビゲートするのに役立ちました。これにより、クライアントの基準に適したモデルを期限内に提供することができました。
- 重なり合うスキャンデータやスキャンデータが障害物や低照度の条件で非常にはっきりしない領域に対して、我々の専門家はクライアントのベンチマークレベルまでモデルを製作するための複数の方法を試し、テスト済みの方法でクライアントを各段階で、各対立のポイントで通知し、関与させました。
利点:
- 私たちは、重なり合ったセグメントを整理して詳細なRevitモデルを作成しました。これにより、クライアントはこれらのモデルをさまざまな目的に活用できるようになりました。
- 当社の自動スキャンからBIMへのソリューションは、プロジェクトに必要な時間を短縮し、モデルの精度を向上させるのに役立ちました。
