BIMの開発レベル

BIMが世界的な現象となるにつれ、建設専門家は、より良いコラボレーションのためにBIMモデルを分類し、伝達するための標準的な手段を必要とした。これがBIM LOD、「開発レベル」を定義したものだ。

ここでは、BIM LODとは何か、いくつのレベルがあり、それぞれが何を意味するのかを定義する。

BIM LODとは？

BIM開発レベルとは、AEC業界がBIMモデル、ひいてはプロジェクトのサービスレベルを定義する方法である。設計のさまざまな段階は、「開発レベル」として分類される、さまざまなレベルの洗練を必要とする。これらの段階には、設計、3Dビジュアライゼーション、施工、スケジューリング、製作などが含まれる。

LOD：開発レベルか詳細レベルか？

詳細レベル」は、モデルを通じて利用可能な詳細の種類に関するあらゆる3Dモデルに適用される一般的な用語である。開発レベルは、設計/プロジェクトの段階に応じて、Autodesk Revitなどのツールで作成されたBIMモデルに特に適用されます。詳細レベルは、建築要素内の詳細のみを記述します。

一方、開発レベルは、効率的なコミュニケーションとコラボレーションのためのフレームワークである。各設計フェーズは、特定のBIM LODに対応している。BIMは、建物のライフサイクルを通じて建物情報を共有し、利用することを目的としているため、プロジェクトの施工グループを超えたコミュニケーション基準を設定する必要がある。

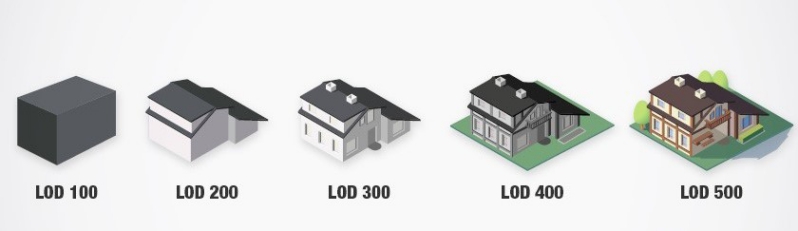

LOD： LOD100、LOD200、LOD300、LOD350、LOD400、LOD500

現在、アメリカ建築家協会（AIA）は6つの開発レベルを定義している。

• LOD 100- コンセプト

設計前の段階のモデルです。通常、建物要素を示す2Dシンボルが配置された建物マスが含まれます。設計に関する基本的な情報が含まれており、正確な情報ではなく、おおよその情報です。

• LOD 200 -概略設計

このレベルでは、建築要素がオブジェクトやアセンブリとしてグラフィカルに表現されます。おおよその数量、位置、形状、サイズ、方向が記述されます。情報はまだ概算値に基づいています。

• LOD 300- 詳細設計

BIM LOD 300は、システムまたはアセンブリとしてのすべての建築要素の詳細を提供します。モデルには、プロジェクトに関するグラフィック以外の情報も含まれることがあります。この段階でモデルから得られる情報はすべて正確なものです。

• LOD 350- 建設ドキュメンテーション

BIM LOD 350は、数量、サイズ、形状、方向に関して、建築システムを正確に記述します。さらに、他システムとのインターフェースに関する情報も含まれます。  .

• LOD 400- 製作と組み立て

このレベルは、プロジェクトのプレファブリケーション段階に対応します。BIM LOD 350に加えて、製作、組み立て、設置に必要な詳細レベルが含まれます。

• LOD 500- アズビルト

建設完了後、建物はBIM LOD 500として複製されます。構造物の所有者と管理者は、運用段階での支援としてモデルを使用します。

LODシステムの利点

BIM LODは、プロジェクトに関わるすべての人が同じ見解を保つのに役立ちます。基準が設定されていない場合、プロジェクトで矛盾が目立つようになる可能性があります。LODはコミュニケーションを迅速かつシンプルにし、リソースの効率的な使用を可能にします。

標準が設定されれば、デザイナーは他の人のための作業ガイドラインを策定することに集中できる。こうして、作業の流れや実行の遅れを防ぐことができる。また、建設のさまざまな段階におけるさまざまな要件について説明し、計画を立てることもできる。

BIMに標準的なLODを持たせることで、BIMの成果物の範囲も明確になります。BIMは業界では比較的新しいので、LODは各段階でBIMモデルの範囲を定義することを容易にします。これにより、クライアント、設計、BIMマネージャーの間で物事が明確に保たれます。

BIMの未来

BIM LODが業界内のコミュニケーションとコラボレーションを定義したことで、BIMの利用が増加している。さらに、自動化やAI/MLなどの最新技術が業界に革命をもたらしている。建設におけるBIMワークフローでは、自動化によって時間が節約され、その時間をより重要な思考に活用することができる。

nCircleは、BIMワークフローの自動化のためのカスタマイズされたソリューションを提供します。最新のテクノロジーを駆使し、AI/MLの力を使ってBIMワークフローを最適化します。当社のチームは、BIMプロセスを自動化し、ワークフローを合理化し、コラボレーションを改善するための幅広い洞察力と効率的なサービスを提供します。

よくある質問 BIM開発レベルとは何ですか？

Q. BIMレベルとは何ですか？

BIMレベル0- 低協力（CAD）

BIMレベル1- 部分的コラボレーション

BIMレベル2- 完全コラボレーション

BIMレベル3- 完全な統合

BIMレベル4- その先へ。

Q. BIM開発レベルとは何ですか？

BIM開発レベルとは、AEC業界がBIMモデル、ひいてはプロジェクトのサービスレベルを定義する方法です。設計の異なる段階は、開発レベルに分類された異なるレベルの洗練を必要とします。

Q. BIMプロジェクトにはどのような段階がありますか？

⦁ 評価

⦁ 事前計画  実行

⦁ 実行

⦁ 運用とメンテナンス

Q. BIM LOD 100と200の違いは何ですか？

LOD 100と200はどちらもおおよその情報を使用した初期設計段階ですが、LOD 100が基本的な概要であるのに対し、LOD 200は建築要素についてより詳細な情報を含んでいます。

Q. BIMの3D/4D 5D 6D 7Dとは何ですか？

BIMの次元（3D、4D、5D、6D、7D）は、BIMモデルを通じて保持される情報の種類とそのプレゼンテーションのカテゴリーです。これらは、建設プロジェクトをより明確にするために、モデルに関連するデータを強化します。

Q. BIMライフサイクルとは何ですか？

BIMライフサイクルとは、建物のライフサイクルを通じて、建物情報が作成、維持、管理されることです。
